驱动系统（皮带转弯机|90度皮带转弯机|180度皮带转弯机|皮带转弯输送机）

带式转弯输送机不使用锥辊驱动输送机皮带，而是由皮带外边缘特制传动链条驱动。皮带外缘用精密数控皮带切割机加工出一系列孔，孔内铆接特制铜鸡眼（空心铜铆钉），传动链条通过特别的联接方式和皮带外缘的一系列精确加工的孔联接。

机架总成：

全碳钢焊接结构.机架总成由3mm碳钢板焊接而成.
链盖：
带安装卡槽的碳钢焊接组件，方便快速拆卸.
机架标准高度..................................................216mm
输送面宽度超过1 m......................................... 305mm
外湾半径超过2200 mm ............. ……………………..305mm

注意: 机身高度可以定制以适应客户要求。

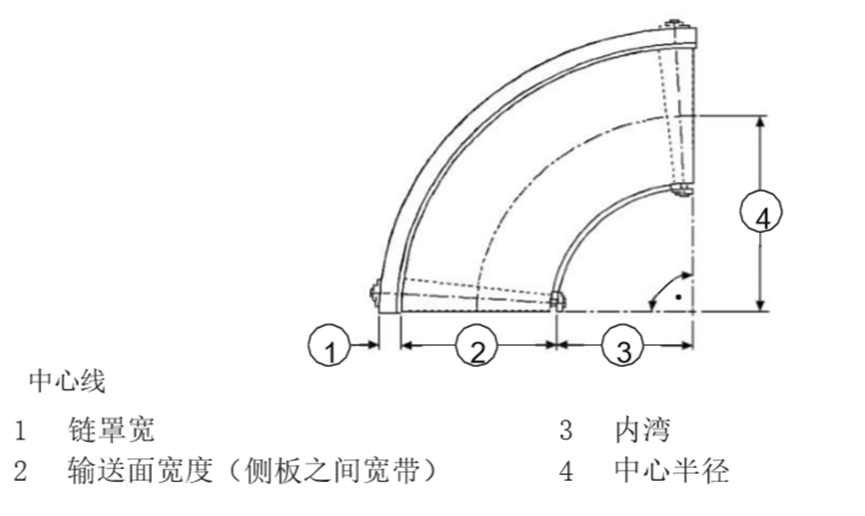

型号：

型号系列	内弯半径	输送面宽度	中心半径	角度
WM-860	1270mm	860mm	1700mm	30°45°60°90°
WM-1060	1170mm	1060mm	1700mm	30°45°60°90°
WM-1260	1070mm	1260mm	1700mm	30°45°60°90°
WM-1460A	970mm	1460mm	1700mm	30°45°60°90°
WM-1460B	1520mm	1460mm	2250mm	30°45°60°90°
WM-1660	1420mm	1660mm	2250mm	30°45°60°90°

标准配置：

标准输送机皮带
输送机皮带	2-ply Black PVC-OP
皮带型号#	Flexam EF 10/2 0+A22 Black AS FR
皮带厚度	3 mm
容许工作张力	10 N/mm width (1% elongation)
皮带底面	低摩擦涤纶织物
皮带织物	2-ply 聚酯
防火等级	ISO340-1988
导电性	防静电
环境温度范围	-15 - 80° C
皮带连接	#1A 钢扣及软胶覆盖的钢扣芯
链条配件	#4黄铜鸡眼圈（空芯铜铆钉），1040钢铆钉和垫圈及尼龙衬套
可选择	可选择艾马拉/西格林/永利等知名厂商转弯机专用皮带

配件配置：

皮带传动链条 #50 带特殊配件的侧弯链
材质	热处理碳钢
极限抗拉强度	2459 kg
最大拉力	290 kg
可以选择镀镍（特殊行业）
